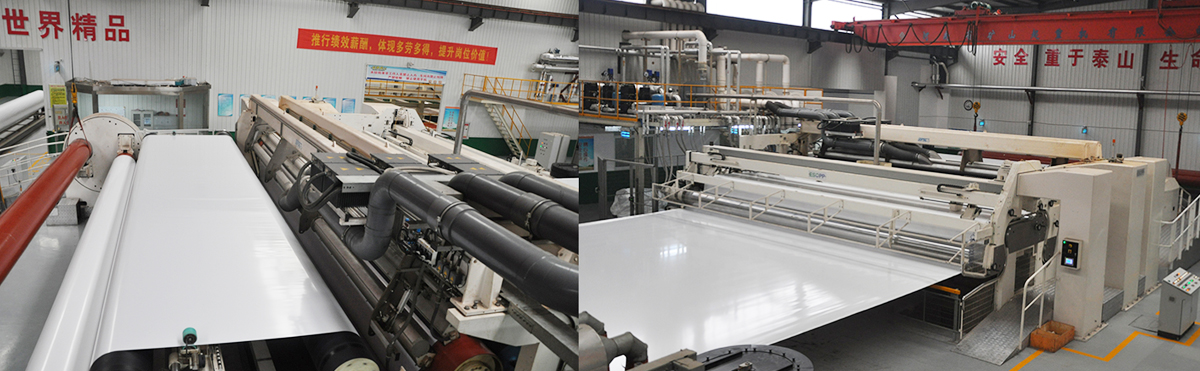

平膜法逐步雙向拉伸工藝流程為：原料→擠出（chū）→流延→縱向拉伸→切邊→電暈處理→收卷→大膜卷→陳（chén）化→分切→成品。


       用於（yú）拉伸的厚片應該是無定型的，工藝上為達到這一目的，對結晶性聚合物所采取的的措施是在厚片擠出後立即施行急冷，其中厚片的（de）厚度一（yī）般為拉伸（shēn）薄膜的12~16倍。經過縱橫兩向拉伸（shēn）定向的薄膜要在高溫（wēn）下定型處理，以減少內應力（lì）並獲得穩定的尺寸，然後（hòu）冷卻、切邊、卷取。如果需印刷再增加電火花處理等工序。


       雙（shuāng）向拉伸薄（báo）膜（mó）的生產工藝分製備厚（hòu）片和雙向拉伸兩部分，包括擠出片基、流延、縱向拉伸、橫向（xiàng）拉伸、切邊、表麵處理、收卷、廢（fèi）料（liào）回收、陳化和分切（qiē）。



不（bú）同的雙向拉伸薄膜的工藝參數;


1.聚丙（bǐng）烯：薄膜（mó）厚度10~60μm，擠出溫度250~270℃，流延溫度（dù）30~40℃，縱向拉伸溫度125~145℃、拉伸比4.5~6.0，橫向拉伸溫（wēn）度160~170℃、拉伸比9.0~10.0，熱處理溫度170~180℃。



2.聚苯乙烯：薄（báo）膜厚度100~500μm，擠（jǐ）出溫度230~240℃，流延溫度80~110℃，縱向拉伸溫度110~125℃、拉伸比2.5~3.5，橫向拉（lā）伸溫度110~125℃、拉（lā）伸比2.5~3.5，熱處理溫度100~110℃。



3.聚酯（聚對苯二甲酸乙二酯）：薄膜厚度6~40μm，擠出溫度（dù）285~295℃，流延溫度30~40℃，縱向拉伸溫度115~125℃、拉伸（shēn）比（bǐ）3.5~5.0，橫向拉伸溫度60~70℃、拉伸比3.3~3.5，熱處理溫度240~250℃。



4.聚酰胺：薄膜厚度40~100μm，擠出溫度250~270℃，流延溫度30~40℃，縱向拉伸溫度55~60℃、拉伸比2.8~3.2，橫向拉伸溫度60~70℃，拉伸比2.8~3.2，熱處理溫度210~220℃。

       雙向拉伸薄膜生產後須陳化，即在一定溫度的空氣中存放一定時間。陳化的作用是釋放拉伸應力和使在薄膜表麵起作用的添加劑遷（qiān）移到薄膜表麵。一般在室溫中陳化（huà）2~3天，然後分切。
