平膜法逐步雙向拉伸工藝流程為：原料→擠出→流延→縱向拉伸→切邊→電暈處理→收卷→大膜卷→陳化→分切→成品。

       用於拉（lā）伸的厚片應該是無定型的，工藝上為達（dá）到這（zhè）一（yī）目的，對結晶性聚合物所采取的的措施是在（zài）厚片擠出後（hòu）立即施行急冷，其中厚片的厚度一般為拉伸薄膜的12~16倍。經過縱橫兩（liǎng）向拉伸定向的薄膜要在高溫（wēn）下定型處理，以減少（shǎo）內應力並獲得穩定的尺（chǐ）寸，然後冷卻、切邊、卷取。如果（guǒ）需印刷再增加電火花（huā）處理等工序。

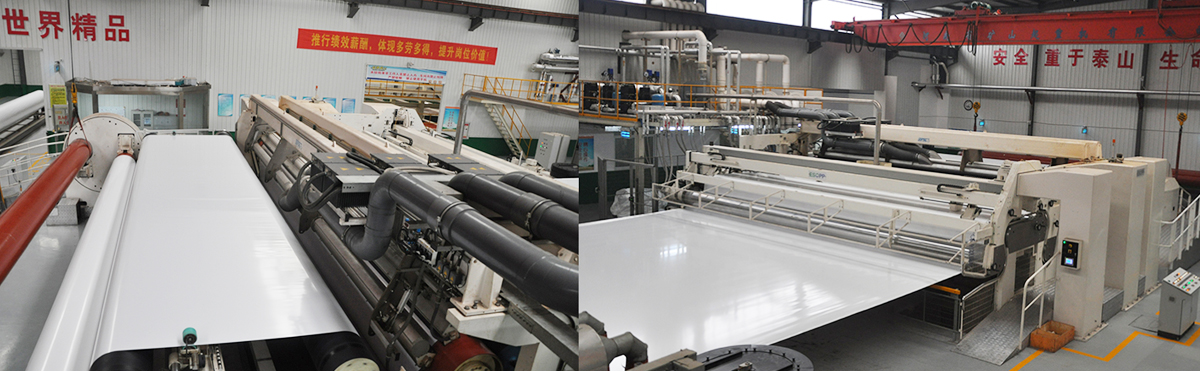

       雙向拉伸薄膜的生產工藝分製備厚片和雙向拉伸兩部分，包括擠出（chū）片基、流延、縱向拉伸、橫向拉伸、切邊、表麵處理、收卷、廢料回收、陳化和分切。



不同的雙向拉伸薄膜的工藝（yì）參數:


聚丙烯：薄膜厚度10~60μm，擠出溫度250~270℃，流延溫（wēn）度30~40℃，縱向拉伸溫度125~145℃、拉伸比4.5~6.0，橫向（xiàng）拉伸溫度160~170℃、拉伸比（bǐ）9.0~10.0，熱處理溫度170~180℃。



聚苯乙烯：薄膜厚度（dù）100~500μm，擠出溫（wēn）度230~240℃，流（liú）延溫（wēn）度80~110℃，縱向拉伸溫度（dù）110~125℃、拉伸比2.5~3.5，橫向拉伸溫度110~125℃、拉伸比2.5~3.5，熱處理溫度100~110℃。



聚酯（聚對苯二甲酸乙二酯）：薄膜厚度6~40μm，擠出溫度285~295℃，流延溫度30~40℃，縱向拉伸溫度115~125℃、拉（lā）伸比（bǐ）3.5~5.0，橫向拉伸溫（wēn）度60~70℃、拉伸比3.3~3.5，熱（rè）處理溫度240~250℃。



聚酰胺：薄膜厚度40~100μm，擠出溫（wēn）度250~270℃，流延溫度30~40℃，縱向拉伸溫（wēn）度55~60℃、拉伸比2.8~3.2，橫向拉伸溫度60~70℃，拉伸（shēn）比2.8~3.2，熱處理溫度210~220℃。

       雙向拉伸薄膜生（shēng）產後須陳化，即在一定溫度的空氣中存（cún）放一定時（shí）間。陳化的作用是釋放拉伸應力和使在薄膜表麵起作用的添加劑（jì）遷移到薄膜表麵（miàn）。一般在室溫中陳化2~3天（tiān），然後分切。



       南京含羞草视频网站精工機械有限公司是（shì）一家集科研、生產、銷售於一體的高科技企業，一（yī）貫堅持誠信、平等、客戶利益至上的經營理念，為了更好地（dì）提升設備的品質，步入更專業化規範化的生產軌道。我們分別成立了塑（sù）料（liào）片材板材（cái），流延，雙向拉伸，非織造無（wú）紡布熔噴布，淋膜複合，再生（shēng）造粒環保回收係統和塗布機製造係統等七大類設備的獨立研（yán）發技術中心和生產部門，提供專業的全套技術方案以滿足每位客戶的特殊使用需求。其中，雙向拉伸薄膜製造（zào）係統有（yǒu）:BOPP雙向拉伸薄膜製造係統，PVC雙向拉伸收縮膜生產線，PET雙（shuāng）向同（tóng）步拉伸薄膜生產線（xiàn），BOPA雙向拉伸薄膜生產線，BOPLA雙向拉伸薄膜生產線等。

公司地址:江蘇省南京市（shì）江寧區東善（shàn）橋開拓路11號

聯係電話:025-5183 9686/133 9078 0291
