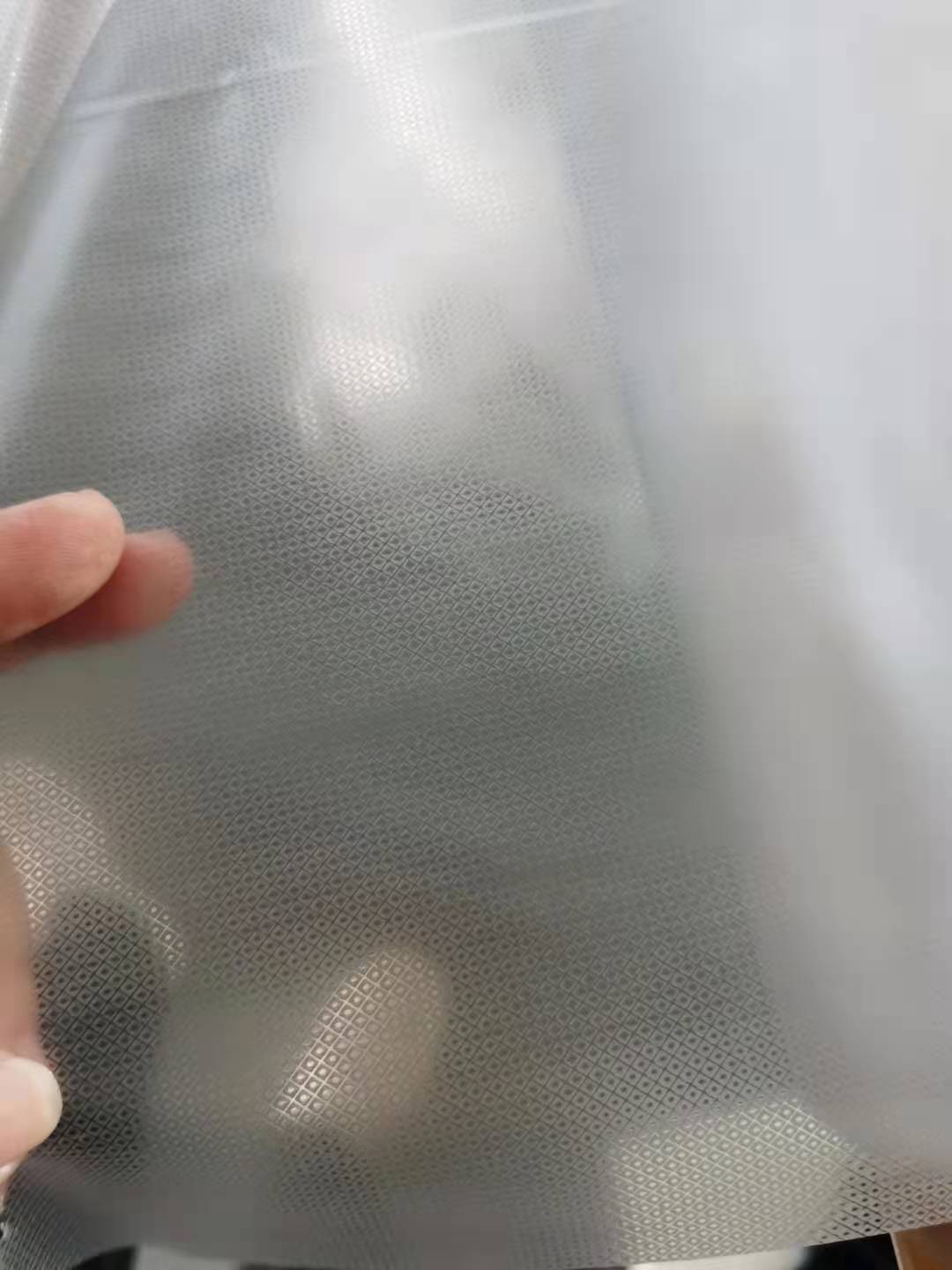

聚酰（xiān）胺薄膜的拉（lā）伸強度、伸長率和撕裂強度均較高（gāo），耐寒性和耐熱性(可在-60～200℃環境中使（shǐ）用)好，而且無（wú）毒（dú），耐油和保香性優良，對氧（yǎng）氣有阻（zǔ）隔作用，所以（yǐ）多用來作各種食品的包裝；又由於這種薄膜可在120℃左右的高溫（wēn）下進行蒸汽消（xiāo）毒，故可製作食品袋及醫療器具容器，還可作電器絕緣材料（liào）。

聚酰（xiān）膠薄膜既可和LDPE、PP薄膜（mó）複合，又可和鋁箔複（fù）合，主（zhǔ）要是用來作包裝材料。

1)原（yuán）料選擇（zé） 聚酰胺薄膜的擠出吹塑成（chéng）型一般多用樹脂，樹脂也可用擠出流延法(采用T型模具)生產平膜。這些樹脂也可共擠生產複合膜。

(3)工藝

1)聚酰膠薄膜擠出吹塑成型生產工藝順序與聚乙烯（xī）薄膜擠出（chū）吹塑成型生產工藝（yì）順序完全（quán）相同。

2)原（yuán）料（liào）幹燥（zào）。PA料吸水性（xìng）高，一般情況下原料投產前必須經幹燥（zào）處理。一般多（duō）用高於100℃的溫度，采用真空幹燥，使樹脂中的含水（shuǐ）量（liàng）小於0.1%(較高的含水量易使薄膜（mó）產生氣泡)。幹燥處理後的樹脂應在密閉的容器內存放，或立即投入生產。

3)擠出機的機筒溫（wēn）度：加料段為245℃、塑化段為245℃、均化（huà）段為240℃，成型模（mó）具溫度為240℃。

4)膜泡（pào）牽引速度為10～20m/min，吹脹比為1.5～2。

5)注意事項（xiàng）。

1聚酰胺是一種易分解的結晶性聚合物，塑化加工溫度範（fàn）圍小，所（suǒ）以要嚴格控製溫度（dù）範圍。如料溫偏低，粘度（dù）高，易加大主機工作（zuò）負荷；如料溫過高，又易分（fèn）解。

②膜泡吹（chuī）脹比大於2時，膜泡運行不穩定，薄膜易產生皺紋。

3采用風冷卻膜泡時，牽引棍與模具出（chū）口距離控製在1.5～2.5m範圍（wéi）內。

④膜泡用水冷卻時，模具出料口與水環間的距離要盡（jìn）量小；水冷卻薄膜後，要用60℃的溫度幹燥為宜。

南京住（zhù）野精工機械有限公司有專（zhuān）業的片材生產線，公（gōng）司主營的片材機製造生（shēng）產線有:PET/PRET片材生產線（xiàn），PP片材（cái）生產線，PP真（zhēn）空型（xíng）材擠出生產線，PP/PC真空（kōng）板材生產線，PC/PP瓦楞板生產線，PVDF光伏背（bèi）板生產線，PMMA亞克力片材生產（chǎn）線，PE防水卷材生產（chǎn）線，高性能阻（zǔ）隔類片（piàn）材（cái）生產線，光學麵板生產（chǎn）線，多層共擠片材生產線等。

公司（sī）地址:江蘇省南京市江寧區東善橋開拓路11號

聯係方式:025 5183 9686/133 9078 0291

地址：南京市江寧區秣陵街道開拓路11號南京含羞草视频网站精工機械有限（xiàn）公司

網址：www.proease.com    www.njsumino.com

聯係人：李生13476699931
